Предлагаем вашему вниманию рассуждения о современных оптических прицелах американского оружейного эксперта Вэйна ван Зволла. Материал был опубликован на сайте thearmorylife.com.
Лось пробирался через кучу срубленных бревен и направлялся к высоким деревьям. Увы, он в основном скрывался в чаще, прячась за стадом. Мне оставалось только подниматься в гору, чтобы не отстать. И вот, узкая тропинка! Я устроился на возвышенности, прицельная линия протянулась до высшей точки лопатки лося. Он упал от выстрела калибром .358 Norma.
У меня с собой был 3-9X Leupold. Хотя этот лось был почти в 300 ярдах (274,3 м) от меня, я оставил кратность увеличения 3X. Я не считаю, что высокая мощность полезна для охоты на дичь, и на самом деле предпочитаю компактные прицелы.
Самый дальний выстрел, который я совершил во время охоты, был сделан с увеличением 14X. У меня не было возможности сократить расстояние. Я присел на землю с винтовкой для стрельбы на дальние расстояния, погода благоволила мне, было безветренно, свет падал идеально, а еще у меня был большой запас времени. Из последних шести оленей, которых я подстрелил, двое были подбиты примерно на расстоянии 200 ярдов (182,8 м) от меня, остальные — на расстоянии менее чем 100 (91,4 м). Пять из моих последних убитых шести лосей были подстрелены на расстоянии в пределах 150 ярдов (137,1 м). Мне в таких случаях очень подходит прицел с фиксированным 3-кратным увеличением.
Маленькая кратность увеличения обеспечивает яркое, широкое поле зрения, что очень удобно для стрельбы по движущейся цели
Кратность увеличения прицелов постоянно росла, начиная с 1901 года, после того как J. Stevens Tool Company выпустила 16-дюймовую (40,6 см) 5-кратную модель. Затем последовал Winchester A-5, ставший Lyman 5-A в 1929 году. Тем временем в Германии в Zeiss разработали «призматический» прицел (1904), а затем компания купила акции производителя оптики Hensoldt. В каталоге Zeiss 1926 года выделен прицел Zeilvier 4x за $45, а модель с переменной кратностью — за $66. В 1930 году 24-летний техасец Билл Уивер разработал и вручную собрал 3X Model 330. Модель стоила $19 и поставлялась с креплением типа «кузнечик» в виде проволоки. Примерно в то же время компания Zeiss вскоре создала покрытие линз из фторида магния, которое снижало бликование и преломление.
Многослойные покрытия теперь еще сильнее увеличивают яркость изображений. Но диаметр пучка света, направляемого в ваш глаз (выходной зрачок), по-прежнему зависит от кратности увеличения. Чтобы узнать размеры входного зрачка, разделите кратность увеличения прицела на диаметр его объектива в миллиметрах. У прицела 3-9×42 размер выходного зрачка составляет 4,7 мм при кратности увеличения 9X. Его выходной зрачок размером 14 мм при 3X увеличении намного больше, чем ваш глазной зрачок, потому что здоровый человеческий глаз расширяется только до 7 мм в полной темноте и примерно до 6 мм при тусклом свете.
Увеличение — это одна из сторон «оптического треугольника». Другие две: вынос выходного зрачка (ER) и поле зрения (FOV). Увеличьте один показатель за счет других. Вынос выходного зрачка, расстояние между вашим глазом и задним (окулярным) стеклом, должно быть достаточно большим, чтобы вы не расцарапали себе лоб прицелом из-за отдачи.
У большинства прицелов, которые крепятся на ствольной коробке охотничьих винтовок, размер выноса выходного зрачка составляет от 3 (7,6 см) до 4 (10,1 см) дюймов. Большой размер выноса выходного зрачка хорош тем, что он позволяет вам видеть бóльшую часть или все поле зрения, если ваш глаз не располагается точно на указанном расстоянии от линзы. Вынос выходного зрачка более критически важен для прицелов с высокой мощностью, и обычно он понемногу уменьшается по мере увеличения. Вынос выходного зрачка у моего 3-9×40 Leupold составляет 4,17 дюйма (10,5 см) при 3X увеличении и 3,66 дюйма (9,2 см) при 9X.

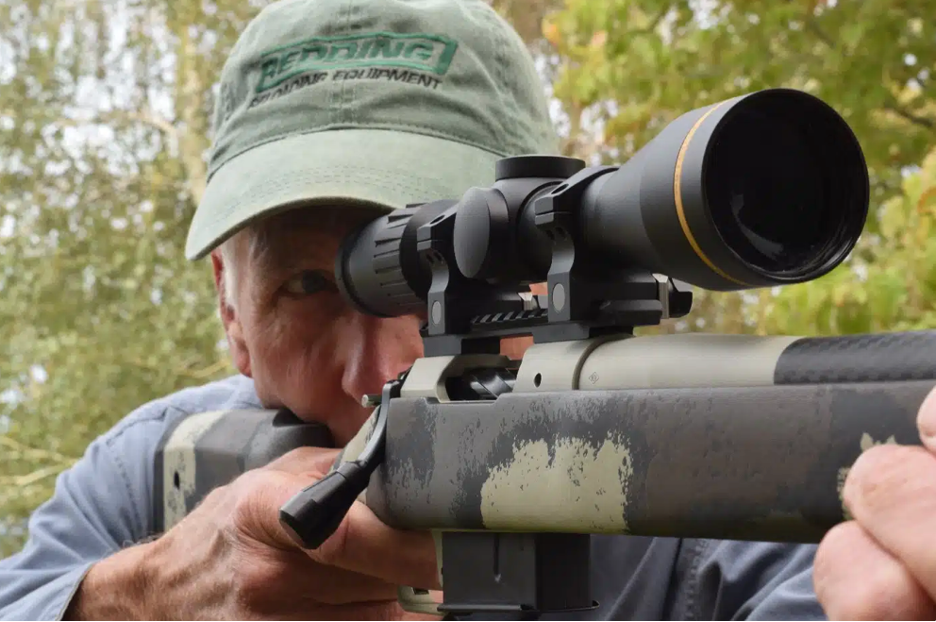

Автор статьи считает, что благодаря прицелу Leupold 3,5-14×50 мм на винтовке Springfield Model 2020 Waypoint открытые прицельные приспособления больше не нужны
Для винтовки с экстракцией гильз в верхней части, винтовки Scout и некоторых разборных моделей нужны прицелы с промежуточным выносом выходного зрачка (IER), которые устанавливаются перед ствольной коробкой. Стрелкам требуются длинные выносы выходного зрачка, так как прицел обычно находится на расстоянии чуть ли не вытянутой руки. У прицела с большим или увеличенным выносом выходного зрачка (LER, EER) очень маленькое поле зрения.
Баланс увеличения, вынос выходного зрачка и поле зрения зависят от цели использования прицела. У Redfield 20X на моей винтовке под патроны кольцевого воспламенения короткий вынос выходного зрачка, но отдача почти нулевая. Поле зрения, вполне подходящее для такой мощности и определенно достаточное для спланированной стрельбы по мишеням. У прицелов с фиксированной кратностью и переменным увеличением 1,5-5X, которые я предпочитаю использовать для охоты на крупную дичь, большие размеры выноса выходного зрачка и поле зрения. То же самое касается переменных кратностей 4X, 2,5-8X и 3-9X, которые, на мой взгляд, превосходны для универсального использования.
Диапазоны увеличения прицелов меняются благодаря тенденции использования более крупных трубок. В США 3/4-дюймовые прицелы Билла Уивера, затем 7/8-дюймовые трубки Noske и ранние послевоенные прицелы Lyman и Leupold уступили место 1-дюймовому (25,4 мм) размеру K4 Уивера, представленному в 1947 году. Европейские производители того времени — Hensoldt, Pecar и другие — использовали 26-миллиметровые трубки. К моменту публикации моей книги Gun Digest Book of Sporting Optics в 2002 году производители прицелов по обе стороны Атлантики (Burris, Bushnell и Leupold; Kahles, Swarovski и Zeiss) уже использовали 30-миллиметровые трубки. Schmidt & Bender представили 34-миллиметровую Police/Marksman II. Теперь 30-миллиметровые трубки вытесняют 1-дюймовые (25,4 мм); 35- и 36-миллиметровые трубки последовали за 34-миллиметровыми. У Swarovski dS трубка 40 мм.

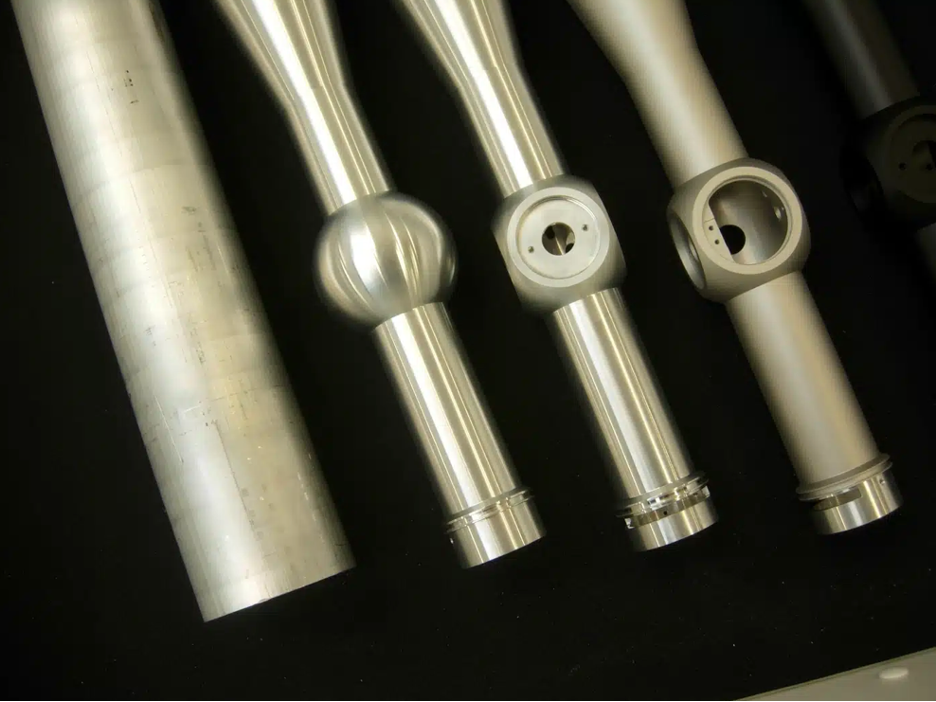

Трубки прицелов Leupold имеют толстую оболочку и заполнены азотом, благодаря чему они не запотевают. Это может стать огромным преимуществом
Благодаря большим трубкам у производителей больше возможностей для внедрения сложных оптических систем и сеток с подсветкой. Увеличенное внутреннее стекло улучшает качество изображения.
Еще один плюс больших трубок: расширенные диапазоны увеличения. У прицела с переменной кратностью 3-9×40 трехкратный диапазон — верхнее значение увеличения в три раза больше нижнего. То же самое и у 4-12X, и у 6-18X. 2,5-10X вытесняет 3-9X со сцены. Отделы продаж заставляют инженеров усердно работать, чтобы внедрить пяти-, шести- и даже восьмикратные диапазоны увеличения в 30-миллиметровые прицелы. Неизбежное продолжение этой истории: еще больший диаметр трубок. У P/M 3-27×56 и 5-45×56 от Schmidt & Bender девятикратные диапазоны! Zeiss выпустила в рамках своей флагманской линейки Victory прицел 36-мм 4,8-35×60 V8.
Вес прицела влияет на его результативность. V8 весит 34 унции (964 г). Nightforce 5-25×56 весит 40 (1,13 кг), Vortex Razor HD 4,5-27×56 — 48 (1,36 кг), обе модели оснащены трубкой 34 мм. Эти тяжелые оптические приборы отлично подходят для стрельбы на дальние дистанции с упора или с сошкой, но они непрактичны для охоты. Я стараюсь следить за тем, чтобы вес прицела составлял не более 15 процентов от веса охотничьего ружья. Поэтому на 7-фунтовую (3,1 кг) винтовку я устанавливаю 17-унциевый (482 г) прицел. Swarovski 3-9×36 Z3 и Leupold 2,5-8×36 VX-2 весят около 11,5 унций (326 г).

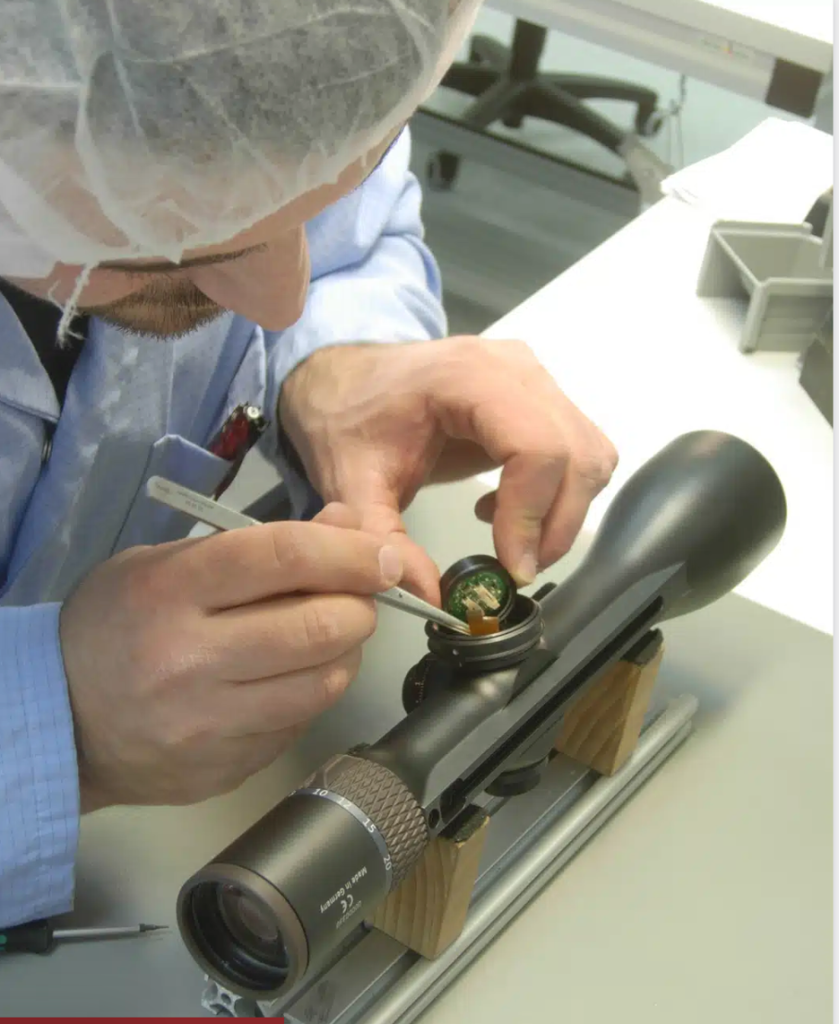

В рабочем кабинете устанавливает сетку с подсветкой в маховичок прицела Blaser
Инженер-оптик Марк Томас основал Kruger Optical в Систерсе, штат Орегон, после десяти лет работы в Leupold. Он разделяет мои опасения относительно широких диапазонов увеличения. «Компании увеличивают стоимость прицелов, усложняют процесс их изготовления и внедряют больше компонентов, включая линзы для исправления рассеяния лучей света, которые появляются, когда каждая линза начинает работать интенсивнее. В целом большее количество цифр на шкале увеличения всегда повышает вес и стоимость».
Инженеры Leupold вторят его словам. «Допуски должны быть жестче для широких диапазонов увеличения, — сказал один из сотрудников. — Линзы в прицеле с шестикратным увеличением перемещаются примерно в два раза дальше, чем в системе с трехкратным увеличением, поэтому изменение размеров деталей оказывает на изображение в два раза большее влияние. Поддерживать четкую фокусировку сложно при пяти- и шестикратном увеличении, а виньетирование увеличивается на нижнем пределе».
Смена перспектив
«Тебе понравится этот прицел», — сказал мой приятель Роял Стаки перед тем, как прицелиться в скалу из своей винтовки под патрон 6,5 Creedmoor. Расстояние составляло 1300 ярдов (1188,7 м). Действительно, его Nightforce 5,5-22×50 оказался настоящим героем! Поле зрения было крошечным при кратности увеличения 22X, но стреляя с мешков с песком, мы могли высматривать цели размером с футбольный мяч. Сетка прицела, оснащенная разметкой в угловых минутах (МОА), служила для корректировки по вертикали и ввода поправок на ветер, у прицела был четкий фокус и отсутствовал параллакс.

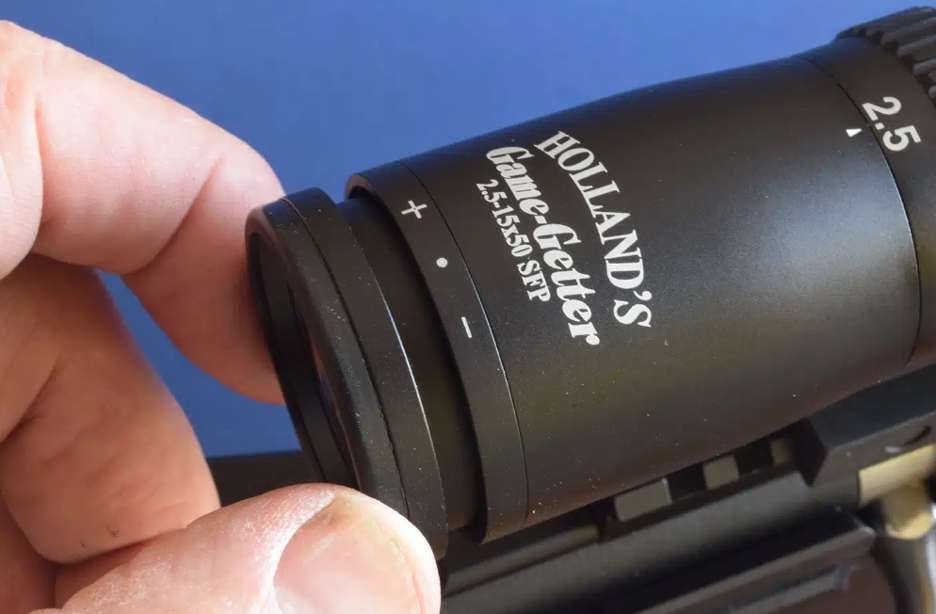

Отрегулируйте окуляр, чтобы сфокусировать сетку на цели. Это не влияет на фокусирование на цели и пристрелку
Параллакс проще всего описать как видимое смещение объекта, при котором происходит изменение видимого положения цели относительно сетки прицела, когда вы двигаете глаз вверх и вниз или из стороны в сторону относительно оси прицела.
Параллакс нельзя исправить с помощью многослойных линз. Мой старый 20-кратный Redfield справляется с этой задачей благодаря регулируемому объективу (AO), муфте в передней части. Прицел обеспечивает четкое изображение цели, «обнуляя» параллакс. Регулируемый объектив уступает место прицелам с более удобным маховичком.

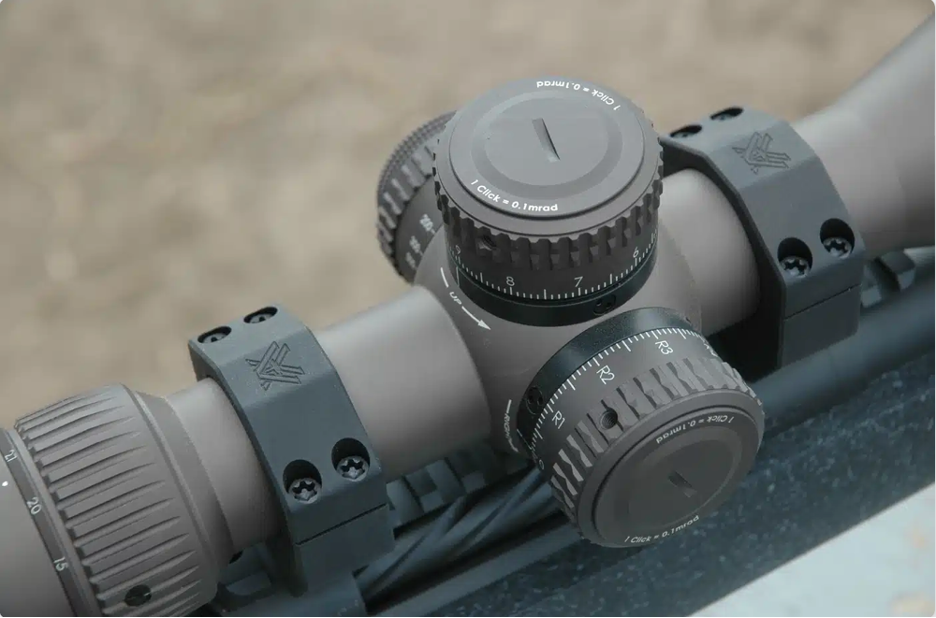

Поправки на ветер и по вертикали измеряются в миллирадианах (шаг равен 1 миллирадиан), это очень удобно, если вы находитесь на приличном расстоянии от цели
Как правило, стоимость системы регулировки фокуса/параллакса не позволяет устанавливать ее на маломощных прицелах и прицелах для новичков. Большинство прицелов, лишенных этой системы, разработаны таким образом, чтобы не иметь параллакса на 100 (91,4 м) или 150 ярдах (137,1 м). Для патронов кольцевого воспламенения «волшебная» дистанция составляет 75 ярдов (68,5 м). Независимо от дальности и наличия шкалы фокуса/параллакса, если ваш глаз смотрит в центр, вы не увидите параллактического искажения.
Регулировка фокуса сетки также имеет значение. Она может повысить оптическую четкость маленького прицела! Это делается с помощью окуляра прицела, зафиксированного стопорным кольцом или задним кольцом (быстрой фокусировки), которое смещает внутренние детали. Вращая любое из них, вы настраиваете резкость прицела под ваше зрение. Не цельтесь в какой-либо объект для этой задачи — ваш глаз сам попытается сделать изображение резким. Вместо этого закройте глаза, когда поднимаете винтовку, и направьте ее в открытое небо. Откройте глаза и вращайте окуляр или кольцо, пока сетка не станет резкой. Затяните стопорное кольцо и забудьте. Фокус сетки не зависит от расстояния до цели, и он не изменится.
Какими бы ни были размер или характеристики прицела, он результативен только тогда, когда он правильно пристрелян и передает резкие изображения!

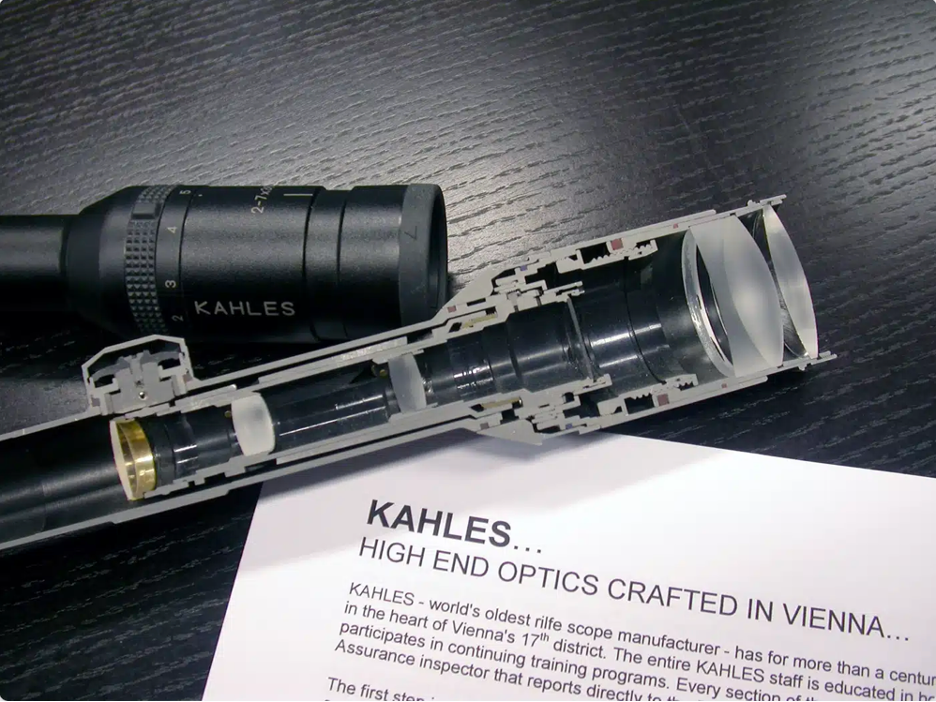

Прицел с переменной кратностью увеличения Kahles в разрезе. У него очень сложная конструкция, посадка очень плотная
